樹莓派4.0寸顯示屏800*480分辯率290亮度HDMI接口帶觸摸
產品介紹
4.0寸IPS全視角顯示屏
支持HDMI輸入，刷新率可達60FPS
物理分辨率800*480，電阻觸摸屏
兼容并可直接插入所有版本樹莓派主板(樹莓派1代B型和Zero需另配HDMI線)
提供驅動（支持Raspbian / Ubuntu-mate/ Kali/Retropie系統）
可用作樹莓派顯示器，帶觸摸控制功能（需安裝觸摸驅動）
可用作電腦顯示器，無觸摸功能(需另配HDMI線）
帶3.5mm音頻接口，支持HDMI音頻輸出，背光可調節
產品參數
| 名稱 | 描述 |
|---|---|
| 尺寸 | 4.0inch |
| 顯示接口 | HDMI |
| 面板類型 | TFT，IPS全視角 |
| 顯示驅動 | NT35510 |
| 觸摸接口 | GPIO |
| 觸摸類型 | 電阻觸摸 |
| 觸摸驅動芯片 | XPT2046 |
| 物理分辨率 | 800*480 (Pixel) |
| 背光亮度 | 290 (cd/m2) |
| 有效顯示區域(AA區) | 51.84x86.40(mm) |
| 背光 | LED |
| 功耗 | 0.16A*5V |
| 工作溫度（℃） | -30~80 |
| 外形尺寸 | 98.60*58.05 (mm) |
| 包裝尺寸 | 143*134*51 (mm) |
| 重量(含包裝)(g) | 126 (g) |
硬件說明

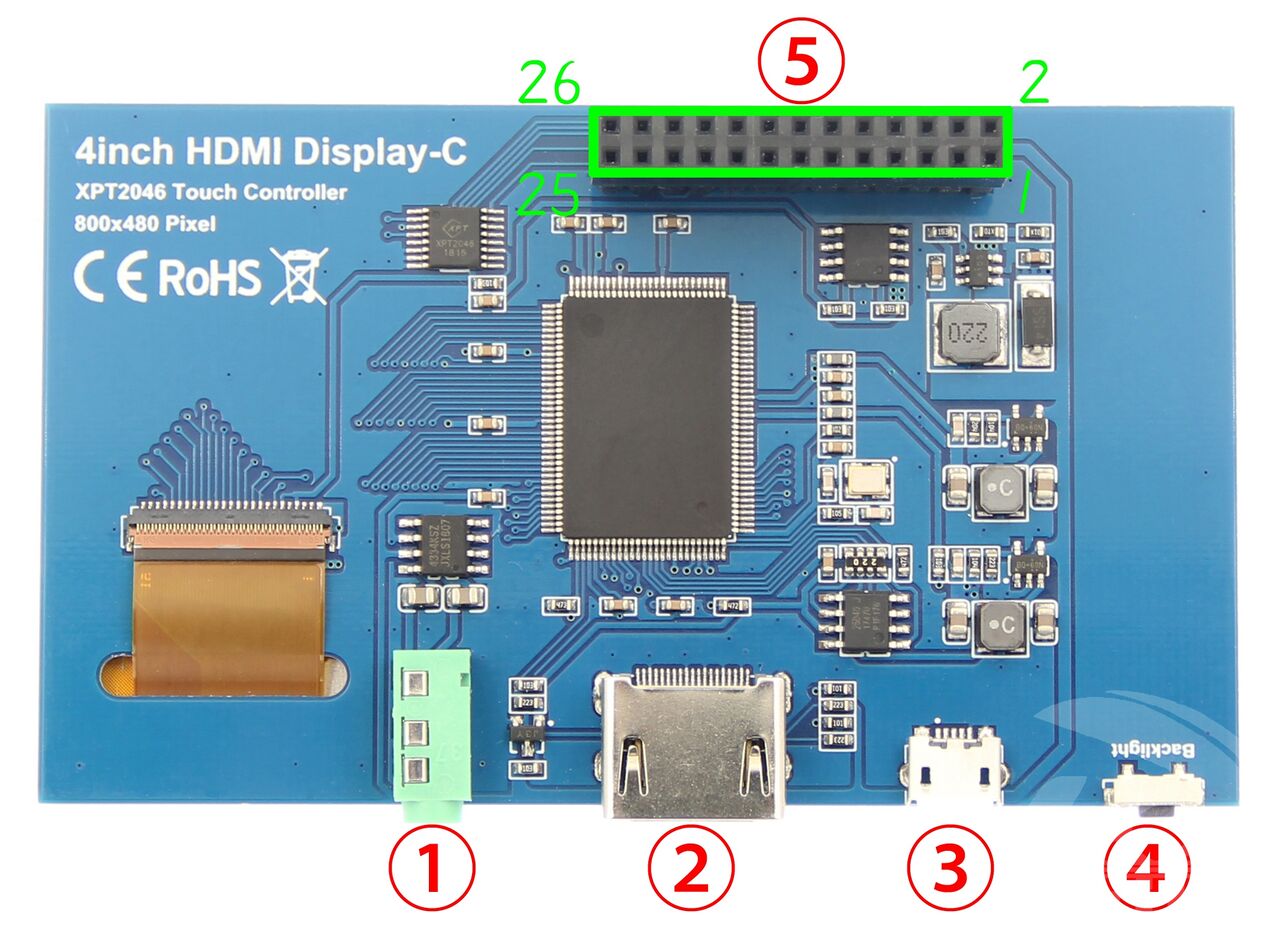

硬件介紹
① 耳機接口: HDMI音頻輸出接口
② HDMI接口: HDMI信號輸入接口
③ USB供電接口: 用作普通顯示器使用時提供電源（5V 1A）
④ 背光按鍵: 背光亮度調節按鍵，短按背光變化10%，長按幾秒關閉背光
⑤ 樹莓派26PIN母座: 用作樹莓派顯示器時從此處獲取電源和返回觸摸數據
26PIN母座接口定義:
| 引腳號 | 標識 | 描述 |
|---|---|---|
| 1、17 | 3.3V | 電源正(3.3V電源輸入) |
| 2、4 | 5V | 電源正(5V電源輸入) |
| 3、5、7、8、10、11、12、13、15、16、18、24 | NC | NC |
| 6、9、14、20、25 | GND | 電源地 |
| 19 | TP_SI | 觸摸面板的SPI數據輸入 |
| 21 | TP_SO | 觸摸面板的SPI數據輸出 |
| 22 | TP_IRQ | 觸摸面板中斷，檢測到觸摸面板有按下則為低電平 |
| 23 | TP_SCK | 觸摸面板的SPI時鐘信號 |
| 26 | TP_CS | 觸摸面板片選信號，低電平選擇觸摸面板 |

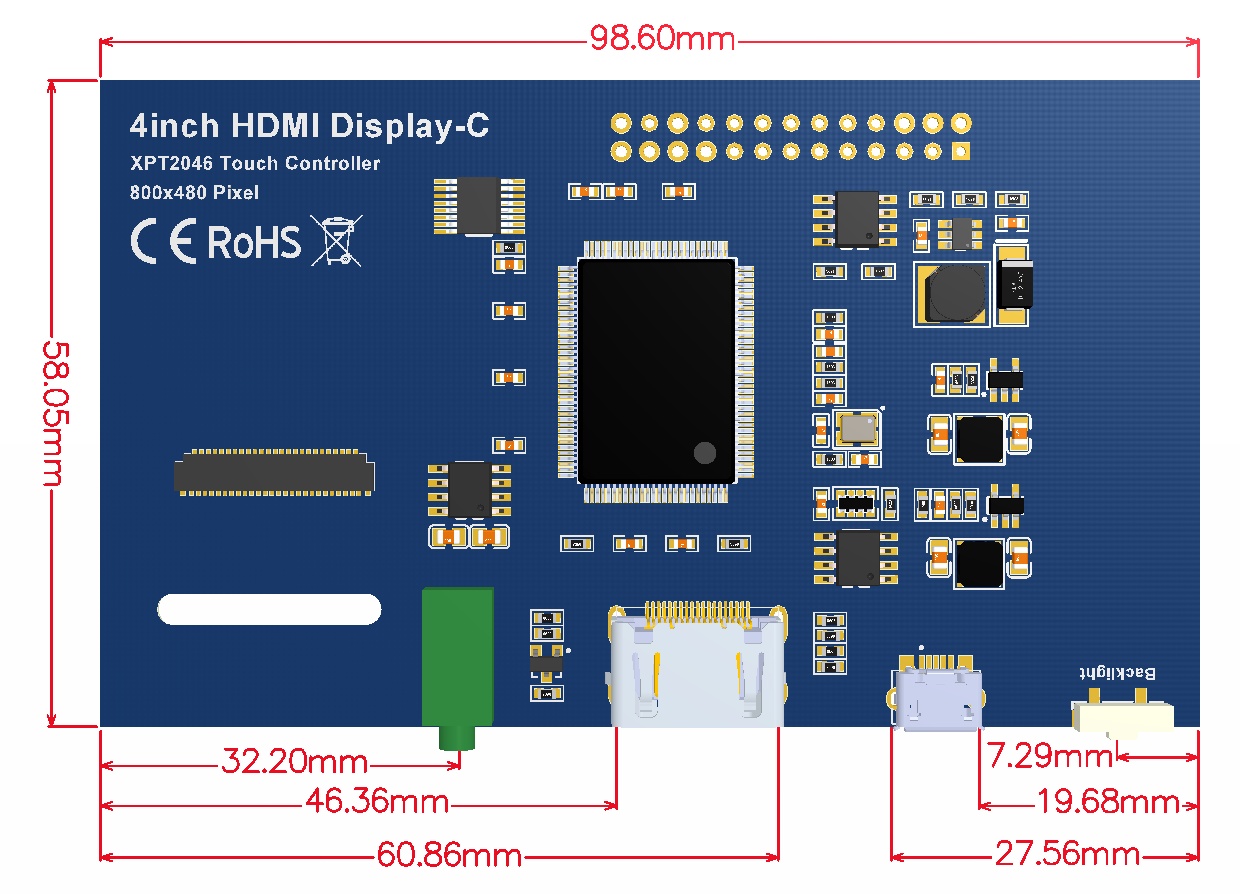

產品尺寸圖
| 生產廠家 | 潤中 |
| 產品型號 | 樹莓派4.0寸顯示屏 |
| 分辨率 | 800*480 |
| 視頻輸入接口 | HDMI |
| 顯示與背景色 | 黑色 |
| 屏幕尺寸 | 4.0寸 |
| 外形尺寸 | 98.60*58.05mm |
| 視域 | 143*134*51mm |
| 背光亮度 | 290cd/m² |
| 可選配觸摸屏 | 帶觸摸 |
| 工作溫度 | -20℃~70℃ |
| 儲藏溫度 | -30℃~80℃ |
-
